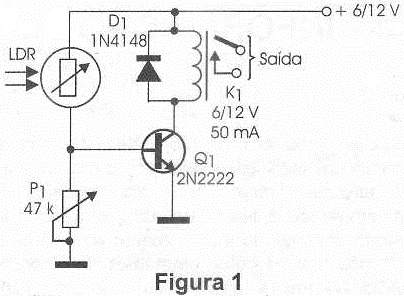

Quando luz incide no LDR, o circuito da figura 1 faz com que o relé feche seus contatos, ativando uma carga externa. O circuito não tem trava, o que quer dizer que o relé permanece fechado apenas durante o tempo em que a luz incide. O relé pode ser de 6 V ou 12 V, conforme a alimentação. O sensor é um LDR comum de qualquer tipo. Para maior sensibilidade e diretividade o LDR deve ser montado em um tubo opaco. O trimpot P1 faz o ajuste de sensibilidade.
Lista de materiais:
Q1 - 2N2222 ou equivalente - transistor NPN de uso geral
LDR - LDR (foto-resistor) comum
P1 - 47 Id.2 - trimpot
D1 - 1N4148 - diodo de uso geral
K1 - Relé de 6 ou 12 V, com 50 mA de bobina
Diversos:
Placa de circuito impresso, fonte de alimenta¬ção, fios, solda, etc.

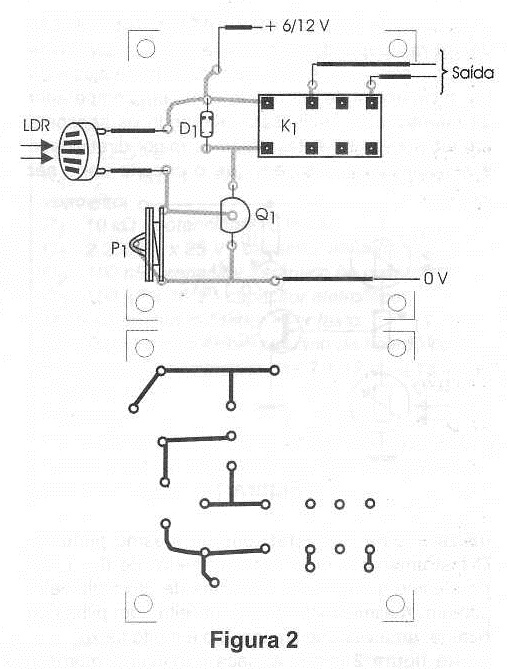

Na figura 2 temos a placa de circuito impresso para esta montagem. Nela, foi previsto o uso de relé DIL. Para outros tipos de relé a placa deve ser modificada.
