Introdução
Configurar automações com ESP32 e Tasmota é uma porta de entrada para controlar LEDs, sensores e relés pela rede local sem escrever um firmware completo. O Tasmota oferece interface web, comandos, regras e MQTT. Para iniciantes, o melhor primeiro projeto usa apenas baixa tensão USB: acender um LED ou ler um botão. Não comece abrindo tomada inteligente ligada à rede elétrica. Tensão residencial pode matar, provocar incêndio e destruir computador e placa.

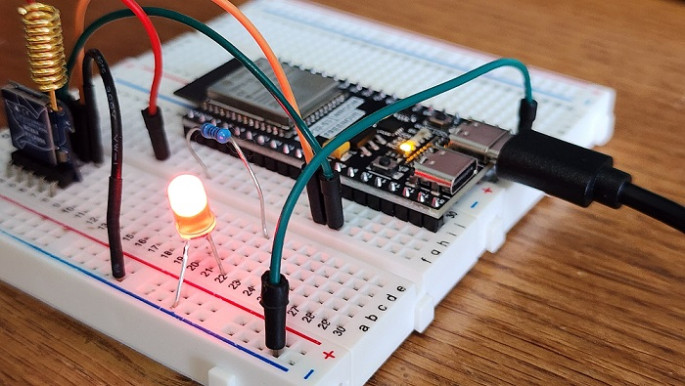

O exemplo cria uma automação residencial local em protoboard, alimentada por USB, com LED e resistor. Depois, a mesma lógica pode controlar um módulo de relé certificado e instalado por profissional. O ESP32 trabalha em 3,3 V nos pinos; aplicar 5 V a GPIO pode danificar a placa. Consulte o pinout do modelo exato, porque alguns pinos afetam inicialização ou são somente entrada.
Pré-requisitos / Materiais
Separe ESP32 compatível, cabo USB de dados, computador com navegador baseado em Chromium, protoboard, LED, resistor de 220 a 1.000 ohms e jumpers. Use uma rede Wi-Fi de 2,4 GHz disponível para IoT e uma senha diferente da administrativa do roteador. Não exponha a interface Tasmota diretamente à internet.
Antes da gravação, identifique porta USB e botão BOOT. Desconecte componentes externos. Faça download ou use somente o instalador web oficial. Para ESP32, a instalação inicial usa imagem factory adequada. Mantenha a placa sobre superfície não condutiva e evite tocar pinos energizados com metal.
Passo a Passo Sequencial
1. Grave o Tasmota. Abra o instalador web oficial, conecte o ESP32 por USB, clique em Connect e escolha a porta correta. Selecione a variante indicada para seu chip e siga a instalação. Se a porta não aparecer, confirme cabo de dados e driver USB. Algumas placas exigem segurar BOOT no início. Não desconecte durante a gravação.
2. Configure o Wi-Fi. Após reiniciar, use a opção do instalador ou conecte-se ao ponto de acesso tasmota exibido pela placa. Informe SSID e senha de 2,4 GHz. Acesse o endereço IP mostrado ou procure no roteador. Se errar a senha, a placa volta a oferecer o ponto de configuração.
3. Proteja a interface. Em Configuration, Configure Other, defina nome amigável e senha WebPassword. O acesso usa HTTP sem criptografia; mantenha o dispositivo em rede local isolada, bloqueie encaminhamento de portas e permita atualizações oficiais. Uma VLAN de IoT é recomendável quando o roteador oferece.
4. Monte o LED sem energia. Desconecte o USB. Ligue um GPIO seguro ao resistor, o resistor ao anodo do LED e o catodo ao GND. Confira a polaridade e o pinout. Não use pino desconhecido. Reconecte o USB somente após revisar. O resistor limita corrente; nunca ligue LED diretamente entre GPIO e GND.
5. Atribua o pino. Na interface, abra Configure Module ou Template e associe o GPIO escolhido a Relay1, observando se a lógica precisa ser invertida. Salve e aguarde reinício. O botão Toggle deve alterar o LED. Se a placa não iniciar, desconecte, remova a montagem e confira se escolheu um pino de boot.
6. Teste comandos. Abra Console e use:
Power1 ON Power1 OFF Power1 TOGGLE Status 0
Os comandos ligam, desligam, alternam e mostram estado. Observe o log para entender respostas. Não cole comandos desconhecidos de fóruns sem ler a documentação, pois algumas configurações persistem e reiniciam o dispositivo.
7. Crie uma regra simples. Para desligar automaticamente após 30 segundos, use um PulseTime compatível com a sintaxe documentada da versão. Um exemplo comum é:
PulseTime1 130
Confirme na documentação como o valor representa segundos. Teste com o LED, nunca com carga perigosa. Para horários, configure fuso e NTP antes de usar Timers. Automação crítica precisa de estado seguro quando Wi-Fi ou energia falham.
8. Evolua para sensores e MQTT. Adicione um componente por vez e salve backup da configuração. Para Home Assistant, use broker MQTT com usuário exclusivo, senha forte e tópico único. Não publique credenciais em capturas. Relés que comandam rede elétrica exigem isolamento, caixa, proteção, dimensionamento e instalação profissional.
Salve a configuração. Depois de cada etapa estável, use Backup Configuration e registre versão do firmware, template, GPIO e IP reservado. Guarde o arquivo fora do dispositivo. Ao atualizar, leia notas da versão e evite desenvolvimento em automação importante. Não desligue durante gravação ou atualização.
Projete falhas seguras. Defina se a saída deve permanecer desligada após falta de energia, reinício ou perda de Wi-Fi. Um aquecedor, bomba ou fechadura não pode depender apenas de software experimental. Use proteções físicas, limites de tempo e controle manual. Tasmota não substitui dispositivo de segurança certificado.
Organize a rede. Reserve IP no roteador, dê nome único, bloqueie acesso externo e mantenha inventário. Se usar MQTT, restrinja cada dispositivo aos tópicos necessários e faça backup do broker. Evite automação dependente de DNS público para função local. Teste o comportamento com internet desconectada.
Valide sensores. Compare temperatura ou umidade com instrumento conhecido, posicione longe de calor da placa e espere estabilização. Sensores baratos possuem tolerância e não devem controlar aplicações médicas. Filtre leituras e use histerese para evitar relé alternando rapidamente. Registre valores antes de criar regras.
Evolua em bancada. Primeiro LED, depois botão, depois sensor e somente então integração. Use fonte USB confiável, fios curtos e GND comum. Quedas e reinícios aleatórios frequentemente indicam alimentação inadequada. Fotografar a montagem e rotular fios torna a manutenção mais segura.
Aprenda a ler o console. Horário, nível de log, comando e resposta ajudam a separar falha de rede, configuração e alimentação. Aumente o detalhamento apenas durante o diagnóstico e depois reduza. Não publique logs sem remover SSID, endereços, tópicos e outras informações. Reinícios com mensagens de brownout apontam frequentemente para fonte ou cabo inadequado, enquanto ausência de conexão pode envolver sinal, canal ou credencial.
Crie automações observáveis. Antes de uma regra agir sozinha, envie estado ao painel ou acenda LED indicador. Defina tempo máximo e forma manual de desligar. Registre eventos no broker ou sistema local para saber por que uma saída mudou. Evite ciclos em que duas regras se acionam mutuamente. Altere uma condição por vez e teste durante vários ciclos.
Use caixas e componentes adequados. Mesmo em baixa tensão, fios soltos podem causar curto e aquecimento. Depois do protótipo, use conectores, alívio de tração e caixa ventilada compatível. Não deixe protoboard como instalação permanente em local úmido, quente ou acessível a crianças. Para qualquer ligação à rede, entregue o projeto a profissional habilitado e respeite normas locais.
Finalize com um teste de aceitação. Reinicie a placa, desligue o roteador, restaure a rede e simule falta de energia. Confirme estado inicial, reconexão, botão manual e limite de tempo. Observe a montagem por alguns ciclos e verifique aquecimento. Somente depois considere o protótipo concluído. Guarde diagrama, firmware e backup juntos. Se outra pessoa usar a automação, deixe instrução simples para desligar com segurança e identificar falha sem abrir a caixa.
Perguntas Frequentes
ESP32 funciona com Wi-Fi de 5 GHz? A maioria dos modelos usados nesses projetos utiliza 2,4 GHz. Confirme a ficha do chip.
Preciso de MQTT? Não para o primeiro controle pela interface web. MQTT é útil na integração com automação residencial.
Posso ligar uma lâmpada de 127 V na protoboard? Não. Protoboard e ESP32 não são adequados para rede elétrica. Use equipamento certificado e eletricista.
Como recuperar uma configuração errada? Desconecte componentes, acesse o ponto de configuração ou faça recuperação conforme a documentação. Mantenha backup.
